รายละเอียดสินค้า:
การชำระเงิน:
|
| ขนาด: | 1/2″ - 6″ | ออกแบบ: | GB/T12237/ 1989 |
|---|---|---|---|
| แรงกดดันจากงาน: | PN16/40 | สื่อที่เหมาะสม: | น้ำ น้ำมัน แก๊ส และของเหลวที่มีฤทธิ์กัดกร่อนบางชนิด |
| วัสดุ: | SS304,SS316,WCB,CF8,CF8M | การดำเนินการ: | คันโยก,ประแจ |
| การเชื่อมต่อ: | หน้าแปลน RF,เวเฟอร์ | ||
| แสงสูง: | ไฟที่ปลอดภัยบอลวาล์ว,บอลวาล์วลอย |
||

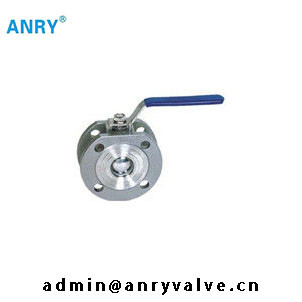

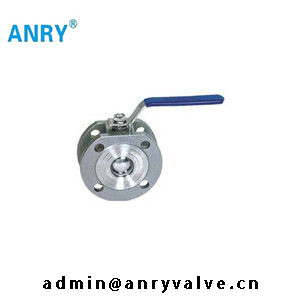

SS316 CF8M ร่างกาย PTFE Viton Seat Flanged End RF Wafer Ball Valve
บอลวาล์วเวเฟอร์หน้าแปลน
แรงดันใช้งาน:PN16/40
ช่วงอุณหภูมิ:-20-250 °C
สื่อที่เหมาะสม: น้ำ น้ำมัน แก๊ส และของเหลวที่มีฤทธิ์กัดกร่อน
การออกแบบ:GB/T12237/1989
ปลายหน้าแปลน:JB79
ความปลอดภัยจากอัคคีภัย:API 607 th 1993
การตรวจสอบและทดสอบ:GB/T13927-1992
วัสดุชิ้นส่วนหลัก
| ไม่. | ชื่อชิ้นส่วน | วัสดุ | ||
| 1 | ตัว | A351-CF8 | A351-CF8M | WCB |
| 2 | ลูกบอล | SS316 | SS304 | SS304 |
| 3 | ที่นั่ง | ไฟเบอร์ | ไฟเบอร์ | ไฟเบอร์ |
| 4 | ปะเก็น | ไฟเบอร์ | ไฟเบอร์ | ไฟเบอร์ |
| 5 | ต้นกำเนิด | SS316 | SS304 | SS304 |
| 6 | ต่อมบรรจุ | SS304 | SS304 | SS304 |
| 7 | โบลท์และน๊อต | SS304 | SS304 | SS304 |
ขนาด
| ขนาด | 1/2" | 3/4" | 1″ | 1 1/4" | 1 1/2″ | 2″ | 2 1/2″ | 3″ | 4″ | 5″ | 6″ |
| d | 15 | 19 | 23.5 | 30 | 36 | 45 | 58 | 67 | 76 | 100 | 125 |
| หลี่ | 32 | 38.5 | 45 | 55 | 62 | 72 | 95 | 120 | 145 | 200 | 225 |
| ดี | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 |
| ชม | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 |
| อี | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 |
| ข | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 |
| z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 |
| ฉ | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
