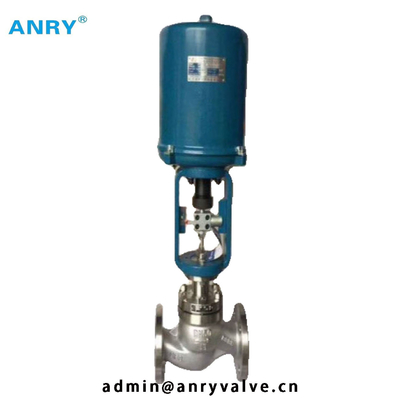

SS304 SS316 วาล์วควบคุมความดันควบคุมตนเองแบบแยกส่วนออกแบบโมดูล

RF SS304 SS316 SS304 วาล์วควบคุม

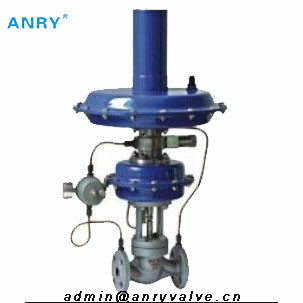

Self-operated pressure control valve is composed of body assembly, actuator, positioning spring ,stainless steel bellows, external pressure tap and all that. วาล์วควบคุมความดันที่ดำเนินการด้วยตนเองนั้นประกอบไปด้วยส่วนประกอบของร่างกายแอคชูเอเตอร์สปริงตำแหน่งสูบลมสแตนเลสก๊อกน้ำแรงดันภายนอกและทั้งหมดนั้น The valve doesn't requires any auxiliary energy from external supply sources, by use of medium itself pressure as motive power, it can automatically control and stabilize the medium pressure. วาล์วไม่ต้องการพลังงานเสริมใด ๆ จากแหล่งจ่ายภายนอกโดยการใช้แรงดันปานกลางด้วยตัวเองเป็นแรงกระตุ้นมันสามารถควบคุมและทำให้แรงดันปานกลางคงที่โดยอัตโนมัติ
มันอาจจะเหมาะสำหรับไอน้ำ, ก๊าซที่ไม่กัดกร่อน, ของเหลวและไอน้ำในระบบกระบวนการต่างๆ
คุณสมบัติหลัก:
1 ฟังก์ชั่นความดันสมดุลให้ความไวสูง
2 เชื่อถือได้ด้วยเสียงรบกวนต่ำและบำรุงรักษาฟรี
การออกแบบแบบแยกส่วนมาตรฐาน 3
4 มันมีการควบคุมหลายคอมโพสิตผ่านการรวมกันของส่วนประกอบที่แตกต่าง

ข้อกำหนดมาตรฐาน

ประเภทร่างกาย: วาล์วโลกหล่อ (ดังแสดงในรูปที่ 1)
เส้นผ่าศูนย์กลางที่กำหนด: DN20,25,32,40,50,65,80,100,125,150,200,250,300
ความดันปกติ: GB PN1.6,2.5,4.0MPa
ANSI150,300
JIS 10K, 20K, 30K
DIN PN16, PN25, PN40
End connection: flange HG20596-97M,FM; สิ้นสุดการเชื่อมต่อ: หน้าแปลน HG20596-97M, FM; ANSI B16.5 RF ;DIN2543/2544/2545RF;JIS B2201RF ANSI B16.5 RF; DIN2543 / 2544 / 2545RF; JIS B2201RF
ขนาดตัวต่อตัว: โปรดดูตารางที่ 2
วัสดุตัวเรือน: WCB, ZG0Cr18Ni9 (CF8), ZG0Cr18Ni12Mo2Ti (CF8M)
Bonnet type: STD type,-10～80℃；Middle temp. ประเภทบาสเตียบอนเนต์: ประเภท STD, -10 ～ 80 ℃； อุณหภูมิปานกลาง type(with condenser ), ≤250℃;High temp. ประเภท (พร้อมคอนเดนเซอร์), ≤250℃; อุณหภูมิสูง type(with condenser and extensions),≤350℃ ประเภท (พร้อมคอนเดนเซอร์และส่วนขยาย), ≤350℃
วัสดุบรรจุภัณฑ์: V รูปร่าง PTFE กราไฟท์ที่ยืดหยุ่นโอริง
ปะเก็นซีล: ปะเก็นแผลเกลียว, กราไฟท์กับปะเก็นโลหะ, ซิกแซกปะเก็น, ปะเก็นแบน
สี: พื้นผิวเปลือกเหล็กคาร์บอนจำเป็นต้องใช้ในการทาสีพื้นผิวสแตนเลสหรือทองแดงโดยไม่ต้องทาสี

ปลั๊กชนิด: ปลั๊กสมดุลสมดุลแรงดันพาราโบลิก, ปลั๊กทรงกระบอกสมดุล, ปลั๊กสมดุลที่นั่งคู่ดันพาราโบลา
ลักษณะการไหล: เปิดอย่างรวดเร็ว
เสียบวัสดุ: 0Cr18Ni9 (304), 0Cr17Ni12Mo2 (316)
วัสดุที่นั่ง :: 0Cr18Ni9 (304), 0Cr17Ni12Mo2 (316), 304 + F4,316 + F4
วัสดุต้นกำเนิด: 0Cr17Ni4Cu4Nb (17-4PH), 0Cr17Ni12Mo2 (316)
พัตเตอร์วัสดุ: 2Cr13 (420), 0Cr17Ni12Mo2 (316)
สูบลมวัสดุ: 0Cr17Ni12Mo2 (316), 00Cr17Ni14Mo2 (316L)
อุปกรณ์ขับเคลื่อน
ประเภท: ไดอะแฟรมหลายฤดูใบไม้ผลิหรือลูกสูบกระบอกสูบ
ช่วงควบคุมแรงดัน: โปรดดูตารางที่ 1
วัสดุตัวเรือนด้านบนและล่าง: A3, A4 พร้อม PTFE, 0Cr18Ni9 (304)
ยางไดอะแฟรม: NBR, EPDM, FPM และยางทนน้ำมันอื่น ๆ
วัสดุทรงกระบอก: 20,0Cr18Ni9 (304), 0Cr17Ni12Mo2 (316)
วัสดุลูกสูบ: อลูมิเนียม
วัสดุสปริง: 60Si2Mn
อุณหภูมิในการทำงาน: -20 ～ 80 ℃

ประสิทธิภาพ
ประเภทการควบคุม: ประเภทบรรเทาความดัน (K), ประเภทควบคุมความดัน (B)
Rated Cv: ดังแสดงในตารางที่ 1
ความแม่นยำในการควบคุมแรงดัน: ± 3%
WorkingTemp: -10 ~ 350 ℃
ท่องเที่ยวยอดนิยม: ดูตารางที่ 1
ขนาดรูปร่าง: ดังแสดงในรูปที่ 3 ตารางที่ 2
น้ำหนักของผลิตภัณฑ์: ดังแสดงในตารางที่ 2

หลักการทำงาน
1. ประเภทควบคุมความดัน
The process medium flows through the valve in indicated direction.The position of the valve plug determines the flow rate between the free area formed by plug and seat.The downstream pressure to be controlled is transmitted via pressure tap to the operating diaphragm where it is converted into a positioning force. สื่อกลางกระบวนการไหลผ่านวาล์วในทิศทางที่ระบุตำแหน่งของปลั๊กวาล์วจะกำหนดอัตราการไหลระหว่างพื้นที่ว่างที่เกิดขึ้นจากปลั๊กและที่นั่งความดันดาวน์สตรีมที่จะควบคุมจะถูกส่งผ่านแรงดันก๊อกน้ำไปยังไดอะแฟรมปฏิบัติการ เป็นแรงวางตำแหน่ง This force adjusts the valve plug as a function of positioning spring force.the spring force can be adjusted using the set point nut.The pressure balanced structure can balanced out the forces created by the upstream pressure and acting on the valve plug.The downstream pressure is balance via the diaphragm area in the actuator. แรงนี้ปรับปลั๊กวาล์วเป็นฟังก์ชั่นของการวางตำแหน่งแรงสปริงสามารถปรับแรงสปริงได้โดยใช้น็อตจุดที่กำหนดโครงสร้างที่สมดุลของความดันสามารถปรับสมดุลแรงที่สร้างขึ้นโดยแรงดันต้นน้ำและทำหน้าที่เกี่ยวกับปลั๊กวาล์ว คือความสมดุลผ่านทางไดอะแฟรมในแอคชูเอเตอร์
2. ประเภทบรรเทาความดัน
The process medium flows through the valve in indicated direction.The position of the valve plug and the area released between plug and seat determine the flow rate. สื่อกระบวนการจะไหลผ่านวาล์วในทิศทางที่ระบุตำแหน่งของปลั๊กวาล์วและพื้นที่ที่ปล่อยระหว่างปลั๊กและที่นั่งจะเป็นตัวกำหนดอัตราการไหล The operating diaphragm is tensioned by positioning spring and set point nut,so that the valve is closed by the spring force before relieved of pressure. ไดอะแฟรมแรงดึงในการทำงานจะถูกทำให้ตึงด้วยการวางสปริงและน็อตจุดเพื่อให้วาล์วปิดโดยแรงสปริงก่อนที่จะคลายแรงดัน The upstream pressure to be controlled is transmitted via pressure tap to the operating diaphragm where it is converted into a positioning force. แรงดันอัปสตรีมที่จะควบคุมจะถูกส่งผ่านแรงดันแทปไปยังไดอะแฟรมการทำงานซึ่งจะถูกแปลงเป็นแรงการกำหนดตำแหน่ง This force is used for moving the vlave plug up according to the force of the positioning spring.When the force resulting from the upstream pressure rises above the adjusted set point, the valve opens propotionally to the change in pressure. แรงนี้ใช้สำหรับการเคลื่อนย้ายปลั๊ก vlave ตามแรงสปริงตำแหน่งเมื่อแรงที่เกิดจากแรงดันต้นน้ำเพิ่มขึ้นเหนือจุดที่ตั้งไว้วาล์วจะเปิดขึ้นตามแรงดันที่เปลี่ยนไป Upstream and downstream pressures acting on the plug are balanced. แรงดันต้นน้ำและปลายน้ำที่ทำหน้าที่เกี่ยวกับปลั๊กนั้นสมดุลกัน
