รายละเอียดสินค้า:
การชำระเงิน:
|
| วัสดุ: | หล่อ สแตนเลส | ความกดดัน: | แรงดันปานกลาง 300LB,200psi/PN16 |
|---|---|---|---|
| พลัง: | นิวเมติก, คู่มือ | อุณหภูมิของสื่อ: | อุณหภูมิปกติ |
| สื่อ: | น้ำ,แก๊ส,น้ำมัน | โครงสร้าง: | ควบคุม,ควบคุม |
| ขนาดพอร์ต: | DN50-DN600,1/4 ''--40'' | แอปพลิเคชัน: | ทั่วไป,โรงไฟฟ้า |
| ชื่อผลิตภัณฑ์: | วาล์วควบคุมระดับน้ำไฟฟ้าอัจฉริยะ, โซลินอยด์พลาสติก 2 ทางเต็มพอร์ตพีวีซีบอลระบายน้ำวาล์วควบคุม | วัสดุของตัวเครื่อง: | WCB, สแตนเลสหรือ WCB หรือไทเทเนียม, CF8, เหล็กกล้าคาร์บอน |
| การเชื่อมต่อ: | หน้าแปลน/เชื่อม,หน้าแปลน,RF | แรงกดดันจากงาน: | 1.6MPa, PN10 PN16,0.15-0.6MPA |
| OEM: | รับได้ | ตัวกระตุ้น: | การแสดงคู่, ตัวกระตุ้นนิวเมติก |
| มาตรฐาน: | DIN / JIS / ANSI /BS / CNS | ||
| เน้น: | ไตรวาล์วผีเสื้อประหลาด,rf บอลวาล์ว |
||

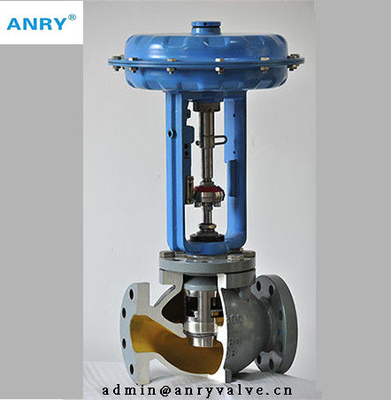

ก้านสมดุลแรงดันและกรงแนะนำวาล์วควบคุมประเภทปลั๊กพรุน
ปลอกหุ้มการทำงานมีความเสถียรแบบไดนามิกนำทางโดยบูชพื้นที่ขนาดใหญ่และกรงซีรีส์นี้โดดเด่นด้วยการตกแต่งภายนอกที่สมดุลและสามารถทนต่อแรงดันตกที่สูงมากต้องการแรงผลักเพียงเล็กน้อยเท่านั้นจึงจะมอดูเลตได้อย่างน่าเชื่อถือปลั๊กกระบอกเจาะรูสามารถปกป้องพื้นผิวการปิดผนึกของที่นั่งได้อย่างมีประสิทธิภาพจากการถูกทำลายโดยการไหลของความเร็วสูงเมื่อรวมกับแหวนลูกสูบที่ซับซ้อน ยังให้ประสิทธิภาพการซีลที่ยอดเยี่ยมอีกด้วย
ซีรีส์ SBC เหมาะกับงานทั่วไปและงานหนัก
ข้อกำหนดมาตรฐาน
ตัววาล์ว
ประเภท: หล่อวาล์วโลก
ขนาดที่กำหนด: DN80, 100, 150, 200, 250, 300, 350, 400
แรงดันที่กำหนด: ANSI 150, 300
DIN PN16, 25, 40
JIS 10K, 20K, 30K
GB PN1.6, 2.5, 4.0 MPa
สิ้นสุดการเชื่อมต่อ: หน้าแปลน ANSI B16.5 RF, RTJ
DIN2543/2544/2545 RF
JISB2201 RF
JB/T81 RF
JB/T82.2 FM
เชื่อม: ANSI B16.5 SW (DN≤50);BW(DN＞50)
มิติตัวต่อตัว:
ANSI150RF, JIS10K (IEC60534-3-1 37 ซีรี่ส์)
ANSI300RF, JIS20K, JIS30K(IEC60534-3-1 38 ซีรี่ส์)
ANSI150/300 RTJ (ASME B16.10 คลาส 150/300RTJ)
ดิน PN16, 25, 40 (DIN3202-F1)
GB PN1.6, 2.5, 4.0 MPa (ISO5752 1 ซีรี่ส์)
โปรดดูตารางที่ 6.1~6.2
วัสดุของตัวเครื่อง:โปรดดูตารางที่ 1 โปรดดูรูปที่ 3 สำหรับอุณหภูมิที่ใช้งาน&ช่วงความดัน
แบบฝากระโปรง:แบบมาตรฐาน……-46℃～200℃;200℃～300℃
ครีบแผ่รังสี……300℃～530℃
(โปรดใส่ใจกับช่วงอุณหภูมิและความดันที่แตกต่างกันของวัสดุ)
วัสดุบรรจุภัณฑ์:บรรจุสารประกอบ PTFE V-ring, บรรจุสารกราไฟท์,
บรรจุกราไฟท์,
อุณหภูมิในการทำงาน&ช่วงความดันแสดงในตารางที่ 2 รูปที่ 2
ซีลปะเก็น:ปะเก็นแผลเกลียว(PTFE+316,กราไฟท์ที่มีความยืดหยุ่น+316),
กราไฟท์พร้อมปะเก็นโลหะ (Graphite+316,Graphite+304)
ทริมวาล์ว
ประเภทปลั๊ก:ปลั๊กกระบอกเจาะรู
ลักษณะการไหล:EQ% เชิงเส้น (โปรดดูรูปที่ 4)
วัสดุตัดแต่ง:โปรดดูตารางที่ 3 สำหรับการประกอบวัสดุ STD อุณหภูมิใช้งาน&ช่วงความดัน
ตัวกระตุ้น
ชนิด:ไดอะแฟรมหลายสปริง
การจ่ายอากาศ:สูงสุด.6bar
อุณหภูมิแวดล้อม:-20℃~+80℃
ช่วงสปริง:ดังแสดงในตารางที่5
การเชื่อมต่อทางอากาศ:G1/8(SA1)；G1/4(SA2)；G3/4(SA3)
ข้อมูลจำเพาะของ STD: ดังแสดงในตารางที่ 5
อุปกรณ์เสริม
Positioner, วาล์วควบคุมตัวกรอง, โซลินอยด์วาล์ว, ลิมิตสวิตช์,
ตำแหน่งวาล์ว เครื่องส่งสัญญาณ, รีเลย์บูสเตอร์, ล็อควาล์ว, Handwheel, ฯลฯ.
